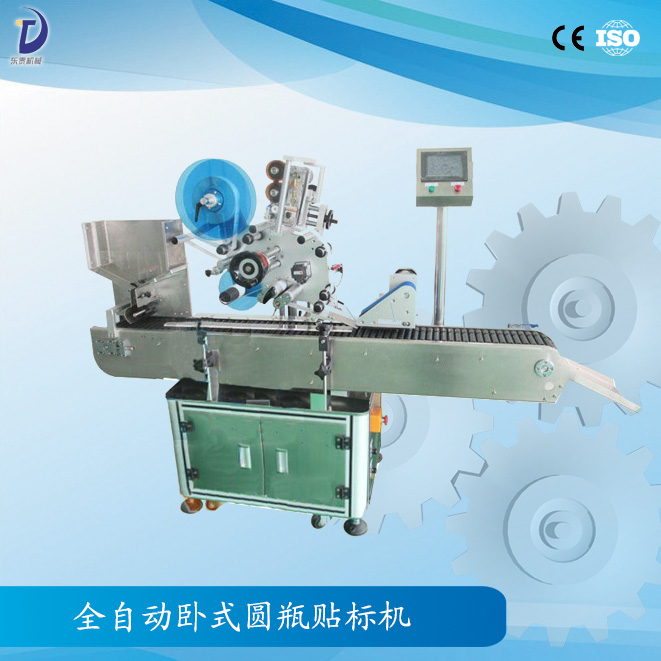

产品名称：全自动卧式圆瓶贴标机
全自动卧式圆瓶贴标机简介：
适用于站立不稳的圆柱形物体圆周、半圆周的贴标，采用卧式传送、卧式贴标的方式，增加稳定性，提高贴标效率。 可选配打码机或喷码机到贴标头，可实现在标签上打印生产日期、批号和喷印条码等信息。 可选配喷码机到输送带，可实现贴标前或贴标后在产品上喷印生产日期、批号、条码等信息。
适用范围：
适用标签：不干胶标签、不干胶膜、电子监管码，条形码等。
适用产品：要求圆周面或小圆锥面上贴附标签或膜的小产品。
应用行业：广泛应用于医药、化妆品、电子、五金、塑胶等行业。
应用实例：固体胶瓶贴标、口服液瓶贴标、笔杆贴标、唇膏贴标等。
技术参数：
下为标准机型技术参数，其他特殊要求和功能，可量身订做
适用产品直径（针对圆瓶）： 外径φ10mm～30mm
贴标精度（mm）：±0.5mm
贴标速度（pcs/min) ：150～400pcs/min
重量（kg）：约200kg
频率（HZ）：50HZ
电压（V）：220V
功率（W）：1470W
贴标设备的外形尺寸（mm）（长×宽×高）：2020×650×1450

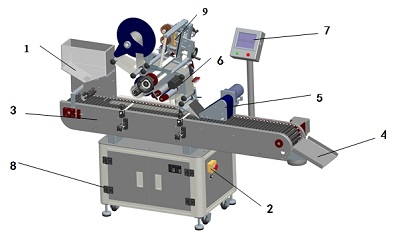

总视图：
贴标机的机械结构和各部分功能，如下图标注所示：
|
序号 |
机构名称 |
机构说明 |
|
1 |
分料机构 |
用于将层叠的产品分离成单张 |
|
2 |
总开关 |
整台机器的总电源开关 |
|
3 |
输送机构 |
将产品输送到贴标位置，贴标后，输送到收料机构 |
|
4 |
收料机构 |
承接完成贴标输送过来的产品 |
|
5 |
覆标机构 |
贴标的核心部件，实现贴标功能 |
|
6 |
贴标头 |
贴标的核心部件，实现贴标功能 |
|
7 |
触摸屏 |
人机对话窗口，进行各种参数调节 |
|
8 |
电箱 |
贴标机电气控制中心，排布各种控制器和PLC |
|
9 |
打码机 |
打印产品生产日期等信息 |

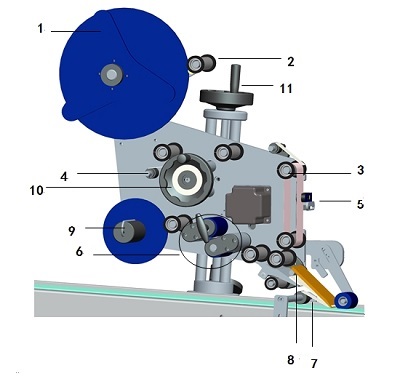

局部视图：
|
序号 |
机构名称 |
机构说明 |
|
1 |
料盘 |
用于装卷装标签 |
|
2 |
刹车 |
用于刹住标签，防止标签松开，保持标带的张力 |
|
3 |
滚筒 |
绕行标签，保证标签的张力 |
|
4 |
标签压紧装置 |
压紧标签，保证标签的张力 |
|
5 |
电眼架 |
安装测标电眼，前后移动电眼 |
|
6 |
牵引机构 |
牵引机构 |
|
7 |
剥标板 |
剥离标签 |
|
8 |
压标机构 |
用于压紧标签 |
|
9 |
收料机构 |
回收标签底纸 |
|
10 |
横向调整 |
调节整个贴表头的左右位置 |
|
11 |
纵向调整 |
用于将贴表头整体升降 |
全自动卧式圆瓶贴标机基本用途:
1.全自动卧式圆瓶贴标机:适用于站立不稳的圆柱形物体圆周、半圆周的贴标，采用卧式传送、卧式贴标的方式，增加稳定性，提高贴标效率。
2.全自动卧式圆瓶贴标机:可选配打码机或喷码机到贴标头，可实现在标签上打印生产日期、批号和喷印条码等信息。
3.全自动卧式圆瓶贴标机:可选配喷码机到输送带，可实现贴标前或贴标后在产品上喷印生产日期、批号、条码等信息。
功能特点：
采用拨瓶轮下料，更换分瓶轮可用于不同物料分料。一台机器可适用多种规格的物料。
采用辊子链输送，确保贴标精度和稳定的贴标效果。
触控屏操作，方便直观。
具有智能化的标签管理和故障报警处理功能。
具有独特的防碎瓶技术。
主要电气元件全部采用国外知名品牌，确保质量稳定可靠。
可选配印字机或喷码机，实现生产日期等的标识。
产品特点：
高速，采用侧卧式滚筒输送机构，输送链倾斜，瓶子自动导正，输送贴标稳定。贴标速度高达400瓶/分钟， 节省大量人力物力；
破瓶率低，应用柔性分瓶技术和柔性覆标技术，分瓶贴标顺畅，破瓶率低于十万分之一；
贴标质量优，采用标带绕行纠偏技术，标签头尾对贴重合度高；搓滚式覆标，贴标平整、无皱褶、无气泡， 提升包装质量；
稳定性高，松下PLC+松下触摸屏+松下针形电眼+德国劳易测标签电眼组成的高级电控系统，支持设备7×24小时高速 运转；
智能控制，自动光电追踪，具备无物不贴标，无标自动校正和标签自动检测功能，防止漏贴和标签浪费；
坚固卫生，主要采用不锈钢和高级铝合金制造，符合GMP生产规范，结构牢固，美观大方；
具有故障报警功能，生产计数功能，省电功能，生产数设定提示功能，参数设置保护功能，方便生产管理；
可选配功能：
①热打码/喷码功能；
②自动收料功能（结合产品考虑）；
③自动上料功能（按客户要求订
全自动卧式圆瓶贴标机效果案例：
